Installare pareti mobili per cleanroom e ambienti tecnici specializzati

Nell’ultimo progetto hai montato pareti mobili modulari che hanno ridotto i tempi di costruzione del 35% rispetto a strutture tradizionali; in un ospedale a Milano l’installazione ha riportato il cleanroom a ISO 7 in 48 ore, limitando il downtime. Se trascuri le giunzioni sigillanti rischi contaminazione e guasti critici, mentre una scelta corretta dei materiali ha reso possibile risparmiare fino al 20% sui costi operativi annui. Ricorda di verificare sempre tenuta, filtrazione e percorsi di manutenzione per il tuo impianto.

Panoramica sulle pareti mobili

Nel proseguo lavori con pareti mobili che offrono pannelli prefabbricati in acciaio o sandwich, spessori tipici 50-120 mm e soluzioni a binario o smontabili; tu puoi ottenere installazioni in 1-5 giorni, minore produzione di polvere rispetto alla muratura e la possibilità di riconfigurare aree per rispettare la normativa ISO 14644 nelle classi più comuni (ISO 5-8).

Caratteristiche delle pareti mobili

Le pareti presentano superfici lisce per la pulizia, guarnizioni sostituibili e profili in alluminio o AISI 316 per ambienti critici; gli isolamenti termici e acustici arrivano spesso a Rw 30-45 dB, mentre le soluzioni includono pass-box, filtri HEPA integrabili e vetro stratificato per visibilità controllata.

Vantaggi delle pareti mobili in cleanroom

Tu ottieni flessibilità operativa, riduzione dei tempi di fermo e controllo del flusso d’aria: la reconfigurazione può richiedere 8-72 ore, la pressurizzazione differenziale può essere mantenuta a circa 10-15 Pa, e la manutenzione è più semplice rispetto a interventi murari estesi, migliorando la produttività del tuo reparto.

Ad esempio, in ambienti farmaceutici e semiconduttori la modularità permette di isolare rapidamente linee di produzione, riducendo i lavori in loco e la contaminazione durante i retrofit; inoltre le guarnizioni vanno ispezionate e sostituite tipicamente ogni 2-5 anni per conservare la performance e la conformità ISO.

Normative e standard per cleanroom

Per progettare e installare pareti mobili tu devi allinearti ai riferimenti internazionali come ISO 14644 e alle normative di settore come il GMP Annex 1. In pratica occorre definire la classe ISO richiesta, specificare flussi d’aria, pressurizzazione e materiali pulibili, e prevedere verifiche documentali e collaudi in campo da laboratori accreditati; esempi tipici: elettronica ISO 1-3, farmaceutica ISO 5-7.

ISO 14644 e requisiti di progettazione

La serie ISO 14644 guida la classificazione (Parte 1), il monitoraggio e i test (Parte 2 e 3), oltre a fornire indicazioni su progettazione, costruzione e start‑up (Parte 4) e sulle operazioni (Parte 5). Tu devi tradurre questi requisiti in scelte concrete: tipo di filtrazione HEPA/ULPA, tenuta dei giunti, discontinuità minimali nelle pareti mobili e gestione della pressione differenziale per mantenere la classe richiesta.

Certificazioni necessarie

Per la conformità tu dovresti richiedere marcature e attestazioni: CE per componenti, sistema qualità ISO 9001 del produttore, certificazione dei test da laboratori ISO/IEC 17025, e nel caso farmaceutico la piena conformità a GMP Annex 1. Se lavori con atmosfere esplosive valuta anche ATEX e omologazioni elettriche IEC/UL.

Nel dettaglio, tu raccoglierai documenti tecnici (FPC, schede materiali, rapporti di prova), pianificherai test in sito come conteggio particellare, test di integrità HEPA (PAO), prova di tenuta pareti e verifica della differenza di pressione; i rapporti devono provenire da laboratori accreditati ISO/IEC 17025. Un caso: in un impianto farmaceutico la sostituzione con pareti modulari richiese certificazione CE dei pannelli, test PAO per filtri e rilascio GMP solo dopo report laboratoristico.

Tipi di pareti mobili per ambienti tecnici

Quando valuti soluzioni per ambienti tecnici trovi opzioni in vetro e compositi, sistemi modulari smontabili, pannelli metallici e pareti a flusso laminare con alloggiamenti per filtri HEPA. Per molti progetti la scelta dipende da requisiti di tenuta, classe di pulizia (ISO 14644-1 da ISO 5 a ISO 8), resistenza al fuoco (tipicamente EI30/EI60) e facilità di manutenzione; in cantiere ricorda che modularità spesso significa minore downtime e maggiore riutilizzo.

Pareti in vetro e materiali compositi

Per visibilità e pulibilità le pareti in vetro temprato o stratificato da 10-12 mm e i pannelli compositi (alluminio‑honeycomb, HPL) offrono superfici lisce e chimico‑resistenti; tu puoi ottenere conformità a ISO 7 in progetti farmaceutici usando vetro stratificato con telai in acciaio inox. Evidenzia che la superficie non porosa facilita la decontaminazione, ma mantieni attenzione alla sicurezza in caso di rottura e alla corretta guarnizione delle giunzioni.

Pareti modulari e personalizzabili

I sistemi modulari con moduli da 600-1.200 mm e altezze fino a 3 m permettono installazioni in 1-3 giorni per stanza e riconfigurazioni rapide; spesso usano telai in alluminio, pannelli isolanti e finiture in acciaio inox o PVC. Tu ottieni riutilizzabili componenti e una riduzione dei tempi del 30-50% rispetto a murature tradizionali, ma verifica sempre la tenuta delle giunzioni e i dettagli di passaggio impiantistico.

In dettaglio, tu puoi integrare porte ermetiche, passaggi per materiali, alloggiamenti per HEPA e canalizzazioni elettriche direttamente nei moduli; un caso tipico è una biotech che ha ridotto i tempi di conversione R&D→pilot del 40% usando moduli preassemblati. Valuta opzioni con fissaggi meccanici per smontaggio rapido e pannelli con rivestimenti anti‑microbici per massimizzare flessibilità e longevità.

Fasi di installazione

Procedi con sopralluogo, preparazione supporti, montaggio moduli, collaudo e certificazione finale: generalmente un intervento su una parete da 10 m² richiede 1-3 giorni con un team di 3-5 tecnici. Durante il processo tu devi controllare quote e tolleranze (±2 mm), verificare il passaggio degli impianti e programmare il test di tenuta e particolato secondo ISO 14644-1.

Pianificazione e progettazione

Prima di montare devi acquisire rilievi laser, definire classi di pulizia (ISO 5-8) e scegliere materiali: pannelli in alluminio o acciaio inox, guarnizioni EPDM e profili in estruso. Inoltre calcola carichi strutturali, percorsi HVAC e spazio per accessi, stabilendo un cronoprogramma con milestone ogni 2-4 giorni e un budget dettagliato per ridurre ritardi.

Procedura di montaggio

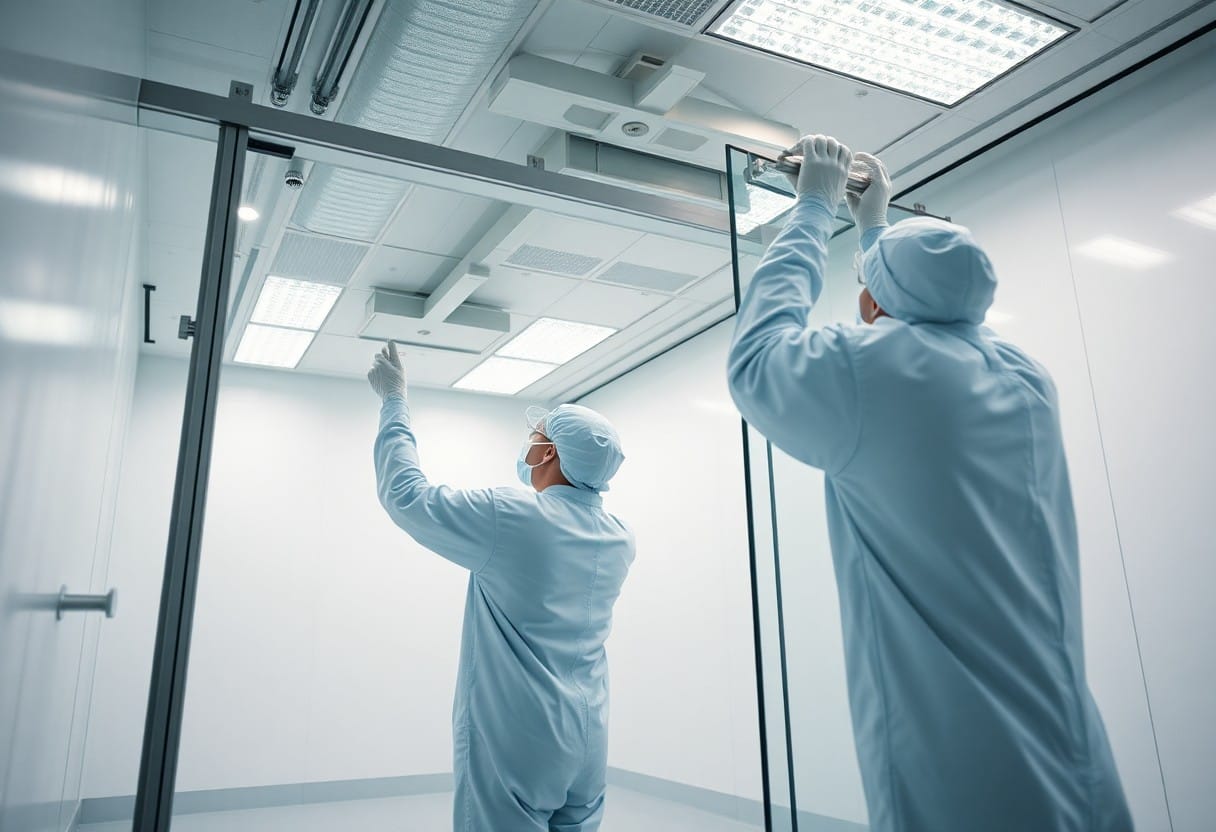

Inizia proteggendo l’area e predisponendo attrezzature: guida inferiore e superiore fissate, montaggio pannelli modulari, sigillatura giunti con schiuma e silicone, inserimento porte e passaggi; tipicamente 3-5 persone completano 10 m² in 1-2 giorni. Ricorda di usare DPI e sollevatori per pannelli pesanti, perché la sicurezza è critica.

In dettaglio tu devi ancorare i profili al solaio con tasselli chimici (es. M10) o bulloneria meccanica, livellare con laser e verificare planarità; poi installare attraversamenti impianti con flange e manicotti, collegare condotte e cavi e sigillare con mastici certificati. Infine esegui test funzionali: prova di tenuta con fumo, misurazione differenziale (es. 10-15 Pa per camere in pressione), e conteggio particellare per certificazione; solo dopo puoi emettere il report di conformità.

Manutenzione e gestione

Devi stabilire un piano di manutenzione con checklist, registri e SLA: ad esempio, controlli visivi settimanali, conteggi particellari mensili e interventi HVAC ogni 3-6 mesi. Assicurati che il personale sia formato secondo ISO 14644 e GMP e che esista un registro digitale con timestamp; in caso di guasto che comprometta il controllo ambientale agisci entro 48 ore per evitare contaminazione o fermi produttivi.

Controlli periodici e ispezioni

Devi effettuare conteggi particellari mensili o dopo lavori, misurare il differenziale di pressione almeno settimanalmente (tipico range 5-15 Pa) e verificare l’efficienza dei filtri HEPA con test di tenuta annuale; ricorda che gli HEPA devono garantire 99,97% a 0,3 µm. Mantieni log con data, operatore e azioni correttive per audit e trend analysis.

Riparazioni e aggiornamenti

Devi prioritizzare riparazioni che impattano la tenuta e il ricambio d’aria: guarnizioni, serramenti e filtri HEPA vanno sostituiti tempestivamente; per guasti critici imposta SLA di risposta <48 ore, per interventi non critici entro 7 giorni. Considera aggiornamenti modulari come pannelli prefabbricati e unità filtranti plug-and-play per ridurre i tempi di fermo.

Approfondendo, pianifica la sostituzione dei filtri ogni 2-5 anni in base al carico di particolato e effettua test di tenuta post-sostituzione. In un caso reale, un impianto farmaceutico che ha adottato sostituzioni programmate e sensori di pressione ha riportato una riduzione del 60% degli eventi di non conformità in 12 mesi; tu dovresti replicare misure simili adattandole al tuo layout e ai tuoi livelli di processo.

Case studies e applicazioni pratiche

Qui trovi esempi concreti che dimostrano come pareti mobili e soluzioni modulari abbiano risolto problemi reali: puoi valutare tempi di installazione, risultati sulla qualità dell’aria e risparmi operativi per decidere rapidamente la soluzione più adatta al tuo sito.

1) Produzione farmaceutica: installazione di pareti mobili per creare una cleanroom ISO 7 da 240 m² in 10 giorni; conteggio particelle ridotto da 1.5×10^6 a 3.0×10^4 parti/m³; ROI stimato 14 mesi; riduzione scarti del 22%.
2) Microelettronica: cella di produzione 90 m² con filtrazione HEPA e sistema antistatico; tempo di inattività ridotto del 45%; resa dei wafer aumentata del 12%; classe ottenuta ISO 5.
3) Ospedaliero (sala operatoria temporanea): conversione 60 m² con controllo pressione positiva a +15 Pa e 20 ACH; infezioni post‑op ridotte del 30% su 6 mesi; installazione in 4 giorni; attenzione al rischio di tenuta insufficiente (pericolo di contaminazione).
4) Ricerca biotech: laboratorio modulare 150 m² con monitoraggio in tempo reale dei parametri (T°, umidità, particolato); allarmi automatici e registrazione continua; conformità ISO 14644‑1 dimostrata in 3 audit consecutivi.
5) Automotive (verniciatura): divisori mobili per ambiente tecnico da 320 m²; consumi energetici ridotti del 18% grazie a recupero calore integrato; tempi di set‑up ridotti del 60% rispetto a una ristrutturazione tradizionale.

Settori industriali e testimonianze

Nel settore farmaceutico, elettronico e sanitario noterai come i clienti riportino miglioramenti misurabili: tu puoi ottenere ad esempio un abbattimento particellare superiore al 90% e una riduzione dei tempi di validazione del 40%, con testimonianze che sottolineano rapida installazione e minori costi di gestione.

Soluzioni innovative implementate

Molte installazioni usano tecnologie come monitoraggio in tempo reale, pannelli smontabili per manutenzione rapida e sistemi HVAC integrati a basso consumo; tu puoi così controllare performance e rischi in remoto e ridurre i fermi impianto.

In dettaglio, le soluzioni comprendono sensori IoT collegati a SCADA per registrazione continua e tracciabilità, guarnizioni speciali con tenuta ≤1×10‑3 m³/s per punto per garantire pressioni differenziali stabili, e materiali con certificazione ignifuga (es. classe UL94 V‑0) per sicurezza. Inoltre, l’integrazione di recuperatori di calore e ventilatori a velocità variabile consente di mantenere 15-20 ACH con risparmio energetico >15%. Se trascuri la corretta sigillatura o la taratura HVAC, rischi contaminazioni costose: per questo le soluzioni che proponiamo includono protocolli di validazione secondo ISO 14644 e contratti di manutenzione predittiva che riducono i fermi non programmati fino al 50%.
